案例分享│唐山南湖景觀照明工程（環湖、島嶼及樹木）

來源：ORJ時間：2018-12-02

一、項目概括

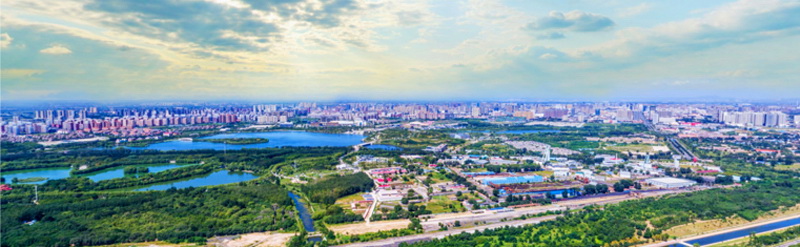

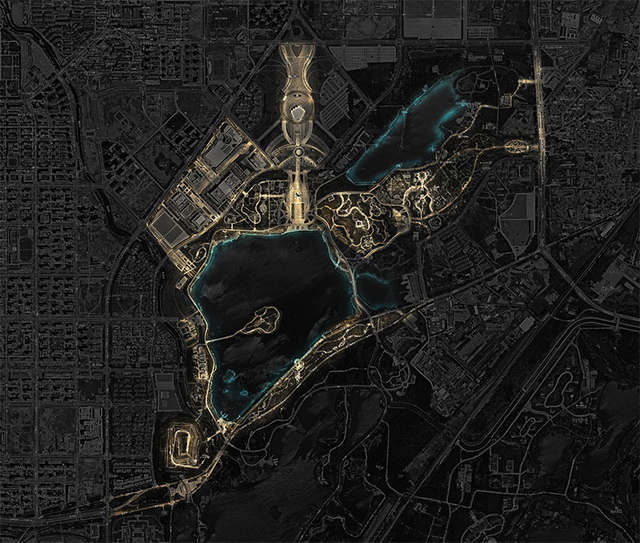

　　唐山南湖生態旅游景區位于唐山市中心區，總體規劃面積30平方公里，其中5.4平方公里核心風景區。經過多年的生態化改造，南湖形成湖面11.5平方公里，各類景觀133處。本次南湖一期公共藝術燈光秀項目圍繞龍泉灣3.6平方公里以丹鳳朝陽廣場中軸線為主軸，唐風古韻和世園風情作為兩翼，環湖主干道、木棧道作為兩環，南湖大道和建設路作為兩線，形成一軸、兩翼、兩環、兩線以及十個出入口的總體設計構架，將南湖天際線、水天相接的美麗景象呈現于世人。

二、設計理念

　　金鳳展翅

　　此次燈光秀設計的最大亮點—鳳凰展翅，看丹鳳朝陽銅塑、城市規劃展覽館和一號門區三者相連，起猶如一只展翅飛翔的鳳凰，通過舞臺燈光的演繹，猶如鳳凰振翅飛舞、龍山鳳山云鳳島相連，湖面和地面星光點點猶如銀河，讓所有游客感受到唐山這座英雄的城市壯闊、熱烈。

　　最美唐山，最憶江南

　　最美唐山，最憶南湖，形容得是南湖的山水空間。南湖在唐山人民心中，有著非凡的意義。當夜幕降臨時，漫步在南湖之畔，水面、木棧道、環湖景觀及兩山一島（兩山即龍山、鳳凰臺，一島即云鳳島），構成上中下、遠中近，層次分明的空間序列。遠山近水的風景畫卷，通過燈光得到唯美體現。南湖山水的氣質，是貼近自然，融入生活的燈光。

南湖實景夜景

三、工程實施

　　1、施工區域

　　整個設計周期將近三個月，自2018年8月15日開工。工程建設面積約5平方公里，以一軸兩翼劃分，囊括1號門外廣場鳳羽、唐山城市規劃展覽館、丹鳳朝陽雕塑、龍山及龍山閣、國內園共三十一個城市園、雕塑園、設計師園、糖果王國、國際園十個展園、環龍泉灣、云鳳島、鳳凰臺、南湖大道、建設路等共53個大小節點。

　　2、現場試燈

　　對每一個區域每一種安裝方式進行現場試燈，確定各區域?qū)嵱脽艟邊?shù)，進行了多次試燈，力求完美呈現設計效果，最終確定了三種安裝方式呈現效果。

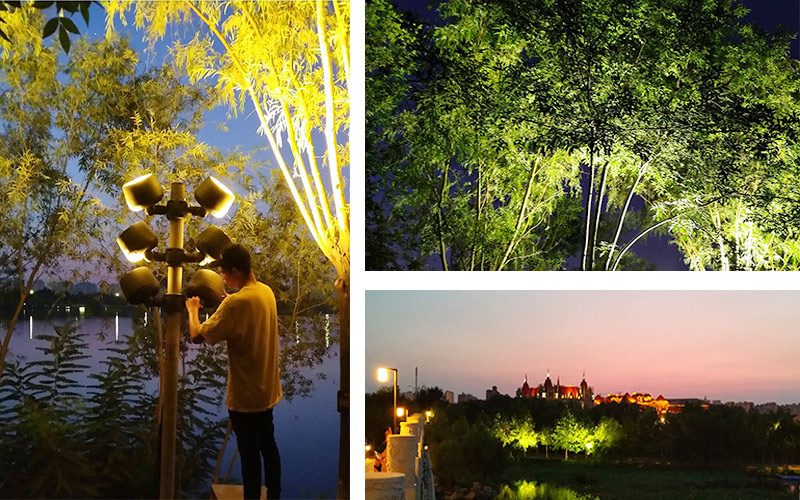

立桿安裝方式試燈

每桿燈具數量：6套桿距：15米角度：40度

色溫：5700K:2200K:G(1:1:2) 控制方式-DMX512

抱樹安裝方式試燈

每顆樹：2套燈具角度：40度色溫：5700K:2200K:G(1:1:2)

控制方式：DMX512

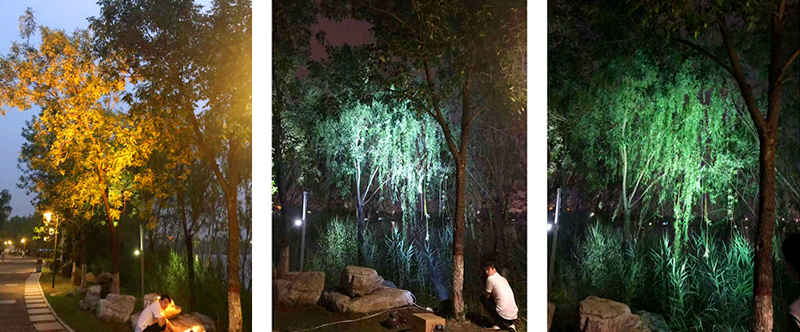

落地安裝試燈

使用燈具數量：4套角度：25度色溫：3000K及5700K:2200K:G(1:1:2)

控制方式：DMX512

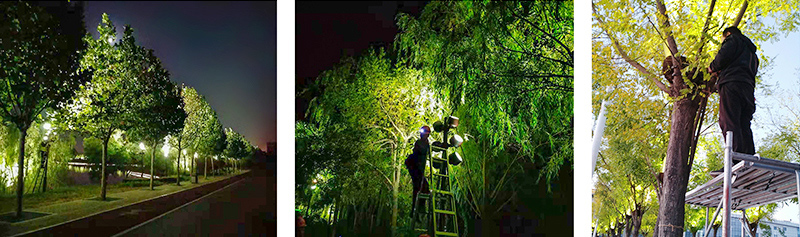

　　3、現場安裝

　　立桿安裝，每根燈桿6套燈，角度為40度，采用5700K:2200K:G（1:2:1）的色溫配比，DMX512控制，桿高4米，步燈間距15米。

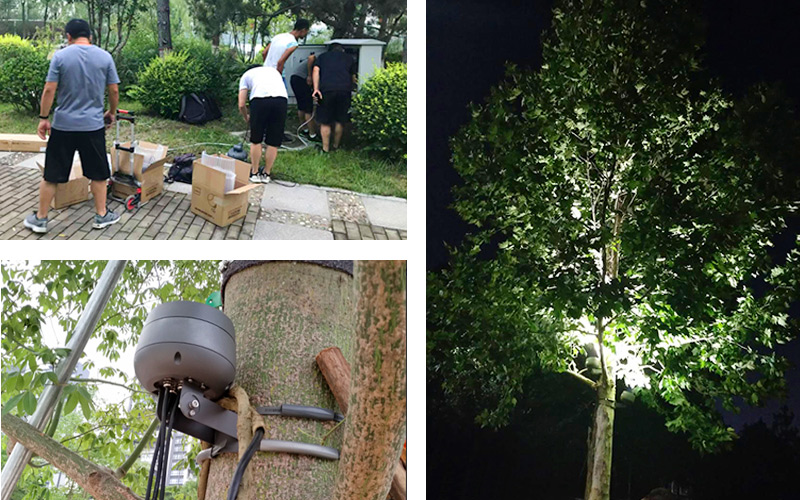

　　抱樹安裝方式采用歐銳杰柔性抱箍，卡扣式皮帶安裝方式簡便易上手，大小自動調節功能對樹木傷害小，每一套燈具都配有不銹鋼絲安全繩,安裝于仿生鳥巢中美觀自然，且光的利用率高，采用5700K:2200K:G（1:2:1）的色溫配比。

　　落地安裝，使用了配光角度25度和40度，色溫5700K:2200k:G(1:2:1)能更好的適應各種環境配光需求，落地安裝與環境融合度高，安裝維護方便快捷。

　　4、供電及控制實現

　　云鳳島布等級控制圖

　　桿安裝全部采用燈桿底部供電方式，燈具出3.5米四芯線控制及供電一體，減少出線數量，每個每三個燈采用一個電源,每根燈桿間距設計在15米。落地安裝供電代用獨立式接線盒AC220V供電，安全及維護見方便，抱樹安裝采用上樹接線的方法，使用底部沒有接線端安全可靠，電線全部采用仿生樹藤管隱藏穿線。每一處接線都規范操作，燙錫處理三層包扎

　　本次采用兩種控制接線方式，立桿燈全部在出廠之前對燈具進行編號，到現場按順序安裝，信號線在燈桿底部并聯在一起，且只有信號輸入端，可避免線多接錯的問題。抱樹安裝及落地安裝采用手拉手的安裝方式，可避免線性安裝安裝距離短的問題。分控之間全部采用光纖通信快速穩定，然后各區域集中到交換機中進入到個控制節點然后進入主控室內。

　　5、效果調試

　　為保證設計效果完美呈現，在按裝完成后對燈具角度進行了精確調整，保證每套燈具的光充分利用降低眩光影響，1萬多套燈五個工作組三個晚通宵將燈具全部調整完成，確保了工程進度按計劃推進。

四、效果展示

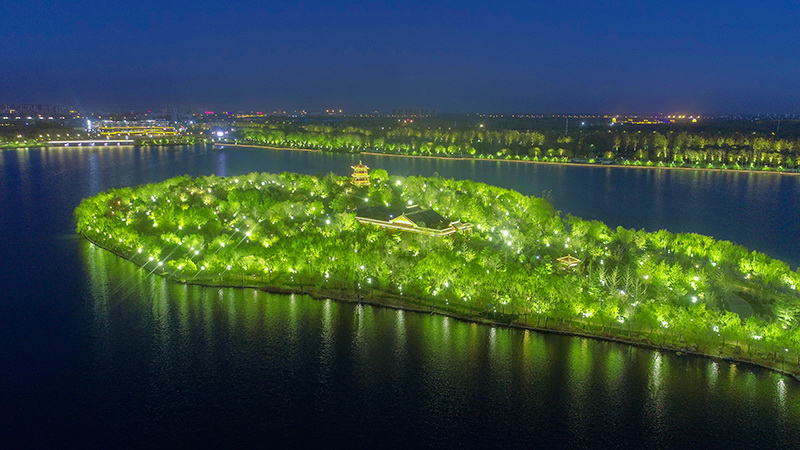

　　唐山南湖經過兩個多月的“梳妝”，于2018年9月30日晚進行了點燈儀式，國慶期間五天涌入90多萬人進園參觀游玩，央視等各大媒體爭相報道。夜幕降臨音樂響起，燈光舞動，整個南湖如詩如畫，唐山開啟新的南湖時代。
